19.03.2020

/

Modularité

Changements de format rapides grâce aux solutions d’outils individuelles de Schubert

Les fabricants qui proposent de nombreux formats de produits ou travaillent pour des secteurs à évolution rapide ont besoin de machines d’emballage très flexibles. Des changements de format rapides et la possibilité d’intégrer à faible coût de nouveaux formats dans le processus d’emballage sont indispensables à cet effet. Pourtant, chaque entreprise définit ses exigences différemment. Schubert offre donc à chaque client une combinaison optimale d’outils réglables et interchangeables – avec des solutions innovantes telles que des micromoteurs et de nouveaux niveaux de changement.

Un emballage moins complexe se traduit par des coûts de changement de format moins élevés pour le client. L’expert Schubert Wolfgang Sedlak (Responsable conception outils) et son équipe développent des solutions individuelles basées sur des outils interchangeables et réglables.

Le principe de la machine TLM modulaire est appliqué sans compromis par Schubert jusqu’à ses outils de robots conçus individuellement. Gerhard Schubert a eu une idée précise de la pièce de format parfaite il y a des décennies : plus un outil est précisément adapté au produit, meilleure est la manipulation de ce dernier. Plus le changement de format est rapide, plus la production est efficiente. Qu’il s’agisse d’outils de robots interchangeables ou réglables, Schubert propose et conçoit une solution client sur mesure à partir de ses technologies modulaires. Si Schubert est impliqué dans un projet à un stade précoce, les experts réétudient les emballages souhaités avec le client. Car la standardisation des dimensions de l’emballage, par exemple la limitation d’une dimension à une seule longueur, exerce un effet direct sur le nombre et la production des pièces de format. Une planification à long terme permet ainsi de simplifier le processus d’emballage et de réduire les coûts.

Des changements de format rapides – telle est l’exigence avec laquelle Schubert développe ses outils de robots. Voici un outil de remplissage CN avec 20 entraînements et des outils à ventouses interchangeables.

Flexibilité grâce à des outils interchangeables et réglables

Les machines Schubert disposent de manière standard d’un jeu d’outils codés par format, qui est prêt à être utilisé immédiatement sans réglage. Les clients qui préfèrent une grande fiabilité du processus et un changement de format rapide sont bien servis par les jeux de formats interchangeables. Dans ce cas, l’outil est toujours changé au complet afin de permettre l’emballage d’un format différent avec la machine. Pour ceux qui souhaitent en revanche économiser de la superficie de stockage, il est préférable d’utiliser des outils réglables, pouvant être adaptés à d’autres formats manuellement ou à l’aide de moteurs. Cela nécessite un espace suffisant dans la machine pour les pièces de format réglables. Afin d’offrir aux clients la plus grande flexibilité possible, Schubert conçoit également ses outils réglables de manière à les rendre en principe complètement interchangeables. Car il devient alors possible de traiter des formats se situant légèrement en dehors du schéma prévu.

Les outils réglables tels que cet outil de fermeture de cartons à réglage manuel sont déjà souvent rentables à partir de trois formats, si la machine d’emballage dispose de suffisamment d’espace à cet effet.

Flexibilité grâce à des outils interchangeables et réglables

Les outils réglables peuvent déjà être rentables à partir de trois formats, car le stockage des outils interchangeables nécessite beaucoup de surface. Il est donc relativement simple de régler les outils depuis l’extérieur si l’espace disponible dans les machines est suffisant. Schubert travaille également à une technologie d’avenir consistant à intégrer des moteurs dans l’outil F2. Les micromoteurs permettent de réaliser des mouvements finement commandés et un réglage précis des outils directement sur place. De telles unités réglables constituent un investissement sûr pour l’avenir, car elles offrent une grande flexibilité et réduisent les dépenses d’équipement ultérieures pour des formats supplémentaires.

Grâce à des niveaux de changement supplémentaires dans les outils, Schubert offre à ses clients la possibilité d’effectuer des changements de format encore plus rapides. Voici un outil de fermeture pour cartons avec niveaux de changement.

Autres avantages offerts par les niveaux de changement supplémentaires

Les niveaux de changement supplémentaires apportent encore davantage de flexibilité, tant pour les outils de robots réglables que pour ceux qui sont interchangeables. De ce fait, Schubert a intégré une ou même deux interfaces supplémentaires pour le changement, qui sont situées plus près du produit. Cette conception offre de nombreux avantages aux clients :

  • Au lieu d’un outil de grandes dimensions, de petites unités peuvent être remplacées.
  • En cas de remplacement d’unités interchangeables complètes, prééquipées d’outils interchangeables, un changement de format peut être effectué en quelques minutes.
  • De nouveaux formats sont réalisables à faible coût et avec des délais de livraison courts grâce aux petites unités d’outillage.
  • Les petits outils nécessitent moins de matériel et moins de surface de stockage pour les jeux d’outils. Leur faible poids est un atout pour les opérateurs de la machine lors des changements d’outils.

Les pièces de format 3D comme celles de cet outil de préhension peuvent être changées facilement et rapidement. Grâce à la plate-forme de streaming de pièces de Schubert Additive Solutions, les clients sont en mesure d’imprimer eux-mêmes de telles pièces avec des commandes d’impression certifiées et de les utiliser immédiatement.

Conclusion

Les outils de Schubert sont aussi modulaires et combinables individuellement que toutes les autres technologies Schubert. La meilleure solution recommandée par Schubert est une combinaison personnalisée de toutes les versions, conçue pour chaque client et chaque machine prise séparément et au moyen des critères spécifiés. Quelle que soit la configuration – la grande flexibilité des outils laisse de nombreuses options aux clients de Schubert pour l’avenir, y compris dans le domaine de l’impression 3D.

Plus de tendances et d'actualités

Johannes Schubert succède à la direction des ventes

Johannes Schubert succède à la direction des ventes

Changement dans l’organigramme du fabricant de machines d’emballage Schubert de Crailsheim : fin février, Johannes Schubert a été nommé à la direction des ventes de Gerhard Schubert GmbH en remplacement de Martin Sauter, qui quitte le poste pour raison de santé. Johannes Schubert, qui est déjà directeur général de Schubert Packaging Systems, assumera dès à présent une double tâche dans le cadre de sa nouvelle fonction.

En savoir plus

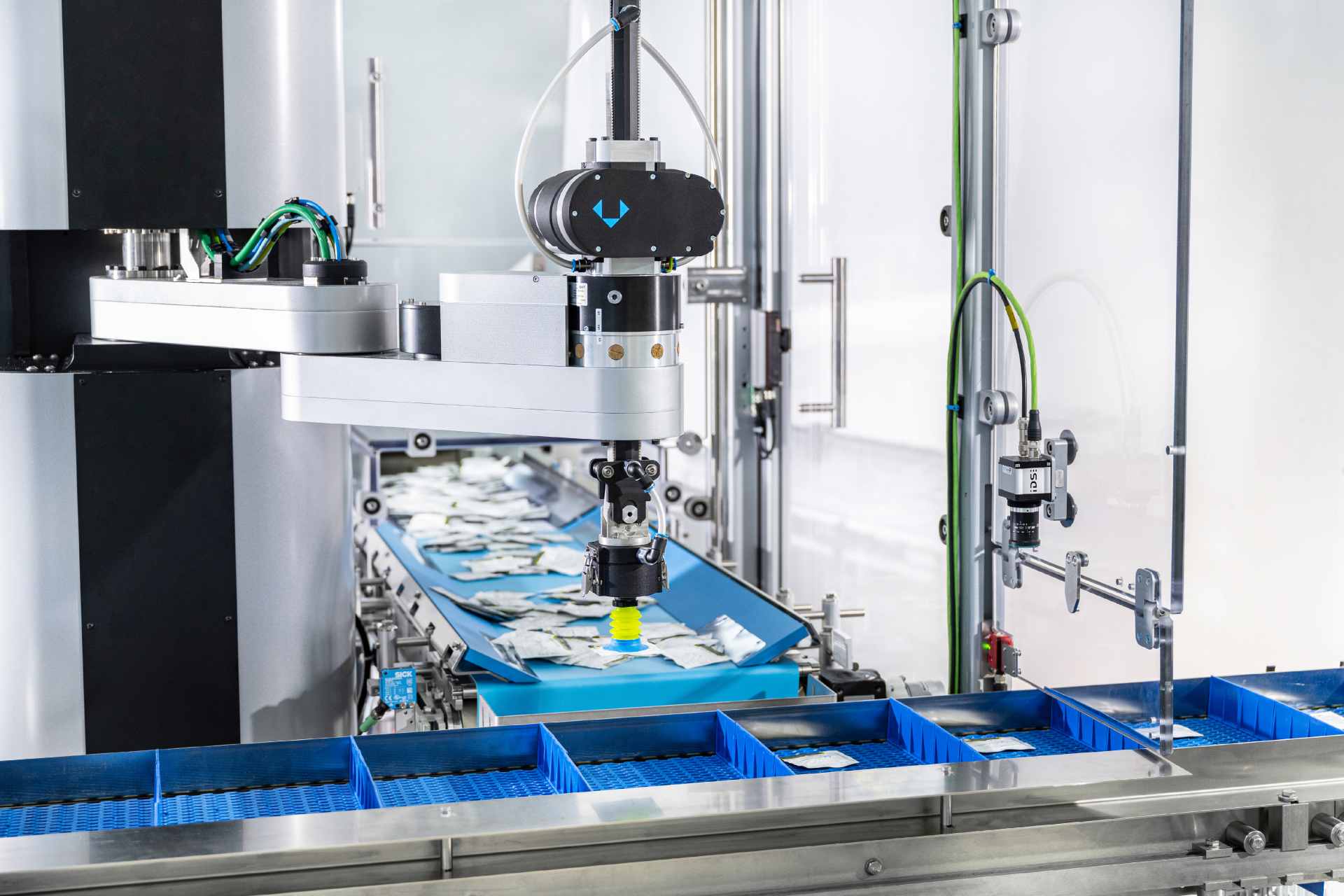

The Cobot tog.519 packing various bars into cartons.
